Etichettatrice automatica fronte/retro

Introduzione

L'etichettatrice a doppio lato è ampiamente adatta per l'industria alimentare, cosmetica, farmaceutica, dei pesticidi e di altro tipo. È un'etichettatura singola e doppia per bottiglie piatte, quadrate e rotonde. Automatico controllato dal funzionamento facile del calcolatore (PLC). Può cambiare facilmente le specifiche. Adotta il servomotore, ha raggiunto un basso tasso di malfunzionamento del controllo a circuito chiuso. Alta efficienza. Velocità veloce.

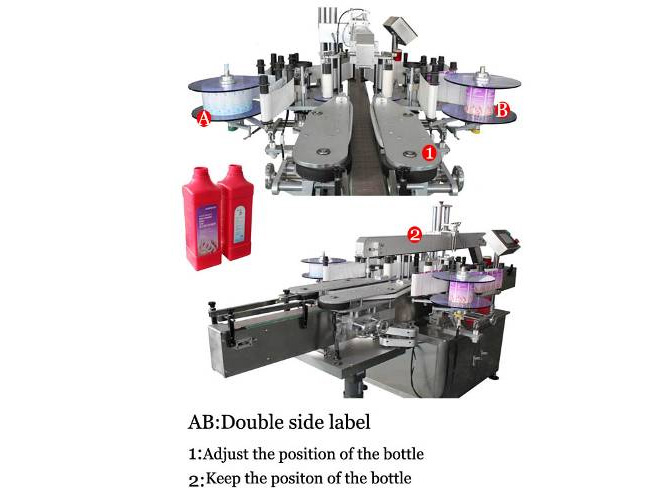

L'etichettatrice anteriore e posteriore servo ad alta velocità VK-DSL è applicabile per l'etichettatura di contenitori piatti, quadrati o di altro tipo con etichettatura anteriore e posteriore, può etichettare due etichette sulla superficie anteriore e posteriore contemporaneamente; Se si aggiunge un dispositivo per bottiglie rotonde, può anche etichettare bottiglie rotonde con una o due etichette. Se si aggiunge una testina superiore dell'etichetta, può anche etichettare un'etichetta sopra bottiglie, scatole, tappi e così via.

Modello: VK-DSL

DescrizioneComponente ListVantaggiImmagini di dettaglioVideo di lavoroContattaciSpesso acquistati insieme

È applicabile per etichettare bottiglie piatte, bottiglie rotonde e bottiglie quadrate su un lato e doppi lati, come bottiglie piatte per shampoo, bottiglie piatte per olio lubrificante, bottiglie rotonde per lozioni antibatteriche per le mani e così via. Due intestazioni e l'etichettatura su due lati contemporaneamente possono migliorare la produttività. Questa etichettatrice è ampiamente utilizzata nelle industrie chimiche, cosmetiche, petrolchimiche, farmaceutiche e di altro tipo.

Adattarsi con controllo PLC Mitsubishi, sensori Omron e LEUZE, servomotore Mitsubishi o servomotore delta. È facile controllo e funzionamento, funziona in modo stabile e ad alta velocità e precisione. Avviso automatico in caso di guasti, nessuna bottiglia nessuna etichettatura.

Modello/parametri tecnici	VK-DSL
Velocità di etichettatura (pz/min)	120-200 (si riferiscono al materiale e alle dimensioni dell'etichetta)
Precisione di etichettatura (mm)	± 1.0 mm (le dimensioni del materiale e dell'etichetta non vengono conteggiate)
Dimensione etichetta (mm)	(L) 10-300 mm (A) 10-250 mm
Dimensione materiale (mm)	Φ20-φ120mm(H)40-400mm
Diametro interno rotolo (mm)	φ76mm
Diametro esterno rotolo (mm)	Massimo：Φ320mm
Dimensione della macchina (mm)	(L) 2800 * (W) 1400 * (H) 1400 (mm)
Alimentazione di laboratorio	AC220V50Hz/60Hz1500W (può essere personalizzato)

disegno

Etichettatrice automatica fronte-retro-disegno

Ambito di applicazione

(1) Etichette applicabili: adesivo, pellicola non essiccante, codice di supervisione elettronico, codice a barre, ecc.
(2) Prodotti applicabili: prodotti con etichette da apporre sul piano laterale, sulla superficie laterale grande in radianti e sulla superficie circonferenziale.
(3) Industria delle applicazioni: ampiamente utilizzata nei cosmetici, nell'elettronica, nella medicina, nell'hardware, nella plastica e in altri settori.

Flusso di lavoro:

Posizionamento manuale dei prodotti incollati (on-line o piattaforma girevole per la movimentazione delle bottiglie) >> Separazione e correzione automatiche e trasporto dei prodotti >> Test del prodotto >> Etichettatura del prodotto >> Raccolta dei prodotti etichettati (ingresso nel processo successivo) >> Rimozione dei prodotti.

Principio di funzionamento

Dopo che le bottiglie sono entrate nel nastro trasportatore dell'etichettatrice, le bottiglie vengono alimentate all'etichettatrice a velocità costante. Il dispositivo di fissaggio meccanico separa gli oggetti incollati di una distanza fissa e spinge gli oggetti incollati lungo la direzione del nastro trasportatore. Dopo il sistema meccanico (ruota motrice, ruota di etichettatura e bobina), la ruota motrice tira a intermittenza la cinghia dell'etichetta per muoversi e l'etichetta viene estratta dalla bobina e incollata sull'oggetto da incollare attraverso il dispositivo di etichettatura.

Funzioni e componenti opzionali:

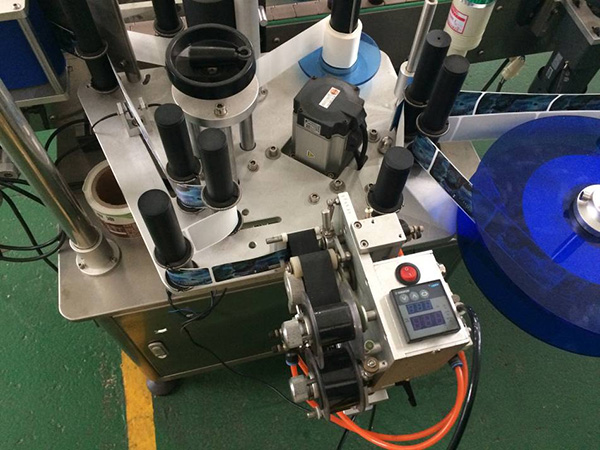

1. Stampante di codici: la stampante a caldo può stampare la data di produzione, la data di scadenza, il numero di lotto, ecc. La marcatura e l'etichettatura sono sincronizzate per migliorare l'efficienza produttiva.

2. Stampante a getto d'inchiostro: può abbinarsi alla stampante a getto d'inchiostro tradizionale sul mercato, spruzzare il codice nella posizione designata dell'etichetta e combinarsi perfettamente con l'etichettatrice.

3. Sensore universale: il normale sensore non è in grado di rilevare l'etichetta trasparente, quindi deve essere utilizzato con uno speciale occhio elettrico importato dalla Germania.

4. Lettore: leggi il codice bidimensionale, il codice a barre e altre informazioni, database di prodotti facile da stabilire per la tracciabilità del prodotto.

Numero di serie	NOME	VOCE	marca	paese di origine
1	HMI	1	Siemens	Germania
2	PLC	1	Siemens	Germania
3	Motore di etichettatura	1	Panasonic	Giappone
4	Etichettatura del conducente del motore	1	Panasonic	Giappone
5	Motore di trasporto	1	Jinming	Shanghai Cina
6	Convertitore di frequenza del motore del trasportatore	1	Siemens	Germania
7	Motore divisore bottiglie	1	JSCC	Germania
8	Controllore del motore di divisione della bottiglia	1	JSCC	Germania
9	Etichetta motore	1	JSCC	Germania
10	Etichettare il controller del motore	1	JSCC	Germania
11	Apparecchiature elettriche a bassa tensione	1	Schneider	Francia
12	Sensore di etichette	1	OMRON	Giappone
13	Sensore di etichettatura	1	OMRON	Giappone
14	Cinghia dentata sincrona	1	Bando	Giappone
15	Componenti pneumatici	1	AirTAC	Taiwan, Cina
16	Nastro trasportatore	1	Lilai	Shanghai Cina
17	telaio	1		Shanghai Cina
18	l'integrazione del sistema	1		Shanghai Cina

1. La regolazione è semplice e sono configurate le direzioni anteriore e posteriore, sinistra e destra, su e giù, l'angolo di inclinazione del piano e l'angolo di inclinazione del piano verticale. Non esiste un angolo morto per il cambio di forma della bottiglia diversa, che soddisfa i requisiti di produzione GMP;

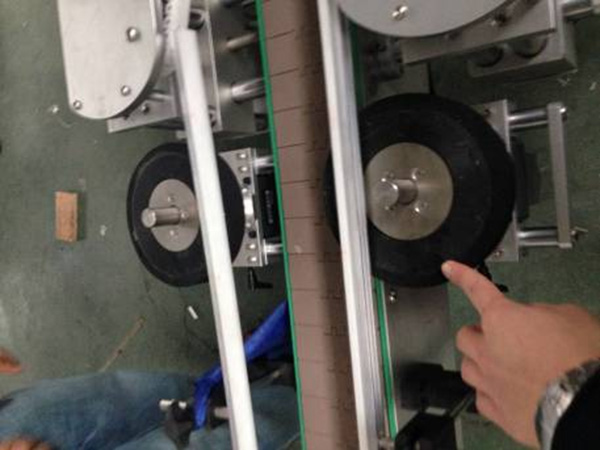

2. Separazione automatica delle bottiglie, elimina efficacemente la separazione delle bottiglie causata dall'errore della bottiglia e migliora la stabilità;

3. Ha funzione di spegnimento automatico, funzione di conteggio della produzione, funzione di risparmio energetico (quando non c'è produzione entro il tempo impostato, l'apparecchiatura passerà automaticamente allo stato di standby di risparmio energetico), funzione rapida di impostazione del numero di produzione, funzione di protezione dell'impostazione dei parametri (l'impostazione dei parametri è suddivisa in gestione dell'autorità), che è conveniente per la gestione della produzione;

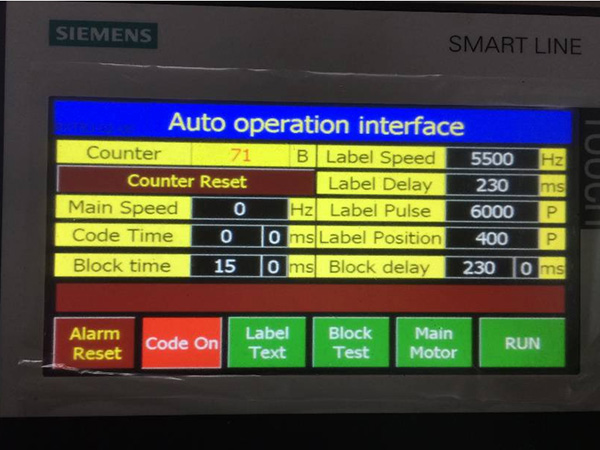

4. Potente funzione, controllo touch screen a colori, interfaccia operativa opzionale cinese e inglese, comoda e intuitiva, potente funzione di memoria dati, in grado di memorizzare 50 gruppi di parametri di etichettatura, con funzione di conteggio della produzione, funzione di risparmio energetico, funzione di richiesta di impostazione del numero di produzione, parametro impostazione della funzione di protezione, comoda gestione della produzione, diversi interruttori di etichettatura del prodotto possono essere realizzati con un solo tasto, senza ripetuti debug, semplice e veloce Buona funzione di prompt dei guasti e guida;

6. Elevata stabilità. Il marchio di prima linea importato è adottato per lo standard di misurazione e il sensore dell'oggetto di misurazione, con elevata sensibilità di rilevamento, prestazioni stabili e durata; il telaio stabile e resistente e le varie parti adottano un design modulare standardizzato con completa intercambiabilità e funzionamento 24 ore su XNUMX per garantire sicurezza e stabilità.

7. È sicuro e igienico. La cassa è realizzata in acciaio inossidabile SUS304 e lega di alluminio T6. Non arrugginirà mai e soddisferà l'eccellente standard di produzione GMP;
